상세 정보 |
|||
두께를 가지고 있습니다의: | 0.76-1.0mm | 키조정: | 기계적 /는 (주문형인) 느낌이 듭니다 |
---|---|---|---|
이명: | 지문 IC 카드 | 방수 수준: | IP68 산업적 방수 |
요금: | 자기를 띤 흡수, 무선 전신 충전 | 내용: | 특화를 받아들이세요 |
하이 라이트: | 0.84mm 지문 스마트 카드,13.56mhz 지문 스마트 카드,13.56mhz 스마트 카드 |
제품 설명

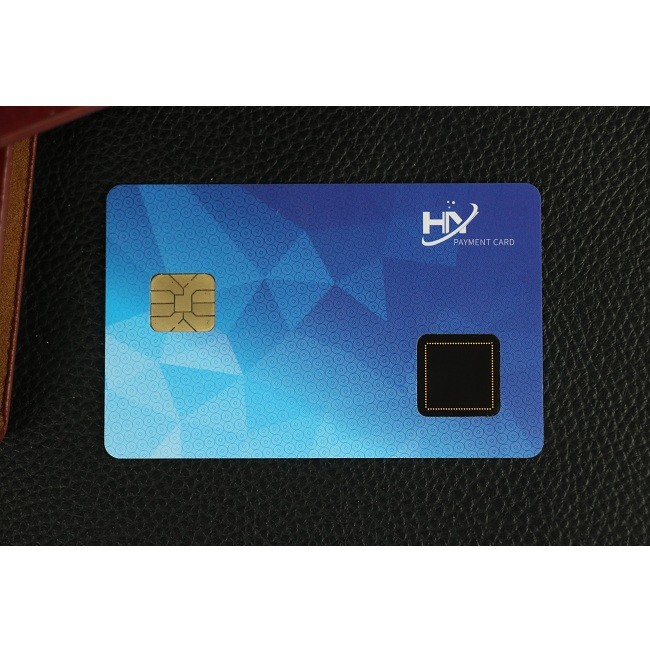

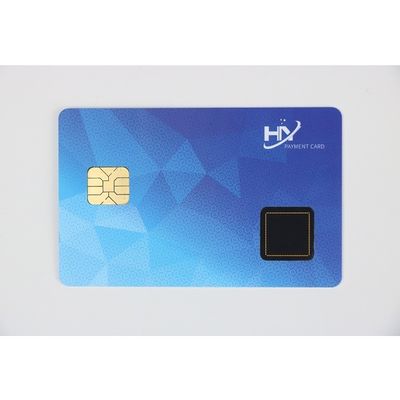

지문 스마트 카드 : 0.84 밀리미터 두께 지문 스마트 카드 13.56 마하즈 스마트 카드 방수
0.84 밀리미터 두께 스탠다드 뱅크 카드 지문 IC 카드
지문 스마트 카드 도입 :
헤양 기술 지문 IC 카드, 작은 카드, 이전, 소비, 잔고 쿼리, 명령어 식별, 등. 독립적으로 사용하는 것 접착제와 냉압력 프로세스 기술을 개발했습니다, 카드의 두께가 0.84-3.0mm에 맞춤화됩니다. 유사 제품에서, 두께는 희석제 시장의 규모를 차지합니다. 상품은 태양 충전, 청구하는 무선 또는 많은 자기를 띠 충전을 달성하기 위해 저전력 짜맞춘 리튬 밧데리 액을 사용할 수 있습니다.
지문 통증 카드 매개 변수 |
아이템 이름 | 지문 IC 카드 |
디스플레이 화면 | 전자 종이 / 글라스 | |
버튼 | 5는 (주문형인) / 13 비트를 억제합니다 | |
인터페이스 | (선택적인) 7816개 인터페이스 | |
배터리 수명 | 0년 | |
시간 간격 | 30/60 초 | |
RFID | 13.56 마하즈 | |
NFC | 선택적입니다 | |
극단적 얇은 리튬 배터리 | >80mah (필요에 따라) | |
장입 모드 | 자기를 띤 흡수 / 무선 전신 충전 / 태양 충전 |
지문 스마트 카드 PCBA 시일 처리 :
현명한 카드 양식으로의 PCBA 패키지가 항상 기술적 난제의 수년 동안 현명한 카드 업계였고 전통적 IC 카드 생산 과정의 고온 용융이 PCBA 케이블 카드를 만날 수 없었고 종래의 프로세스의 고온이 리튬 배터리를 야기시킬 것입니다. 성분 파손과 다른 문제, 그 얀,, PCBA 밀봉을 위해 관련 기술과 장비를 개발한 PCBA 캡슐로 감싸는 기술에 초점을 맞추, 2014년에 특별한 과학적 연구 팀과 PCBA 실 기술 결과의 1년 보다 더 상응하는 접착제 체계화, 성공적으로 완성된 초박형 리튬 배터리, 칩, 태양 전지판, 지문, 잉크 화면과 다르 확립하기 시작했습니다 기준의 정상 온도, 고성능, 높은 신뢰도, 출현 플랫, 굽힘 시험 최고급 IC 카드의 부품 또는 모듈.
품질 보증
1. 각각 생산 과정은 품질을 보증하기 위해 시험을 받기 위해 특별한 사람을 가지고 있습니다.
2. 전문기술자들은 품질을 확인합니다.
3. 모든 제품은 CB, 로에스에 의해 증명되었습니다.
