상세 정보 |
|||
| 두께: | 0.76-1.0mm | 설계 구성: | 결빙 표면, 평활 표면과 소광면을 특화하세요 |
|---|---|---|---|
| 스크린: | 1.54 인치 、1.02 inch、2.13 인치 기타 등등을 특화하세요 | 키: | 유닛 키 또는 배수키, 기계식 키 또는 타건을 특화하세요 |
| 설계 내용: | 고객 맞춤화는 받아들일 수 있습니다 | 하드웨어 설계: | 도식적 PCB 보드 파일 그림 |
| 하이 라이트: | 신용 카드에 0.1mm OTP,신용 카드에 RoHs OTP,0.1mm otp 디스플레이 카드 |
||
제품 설명

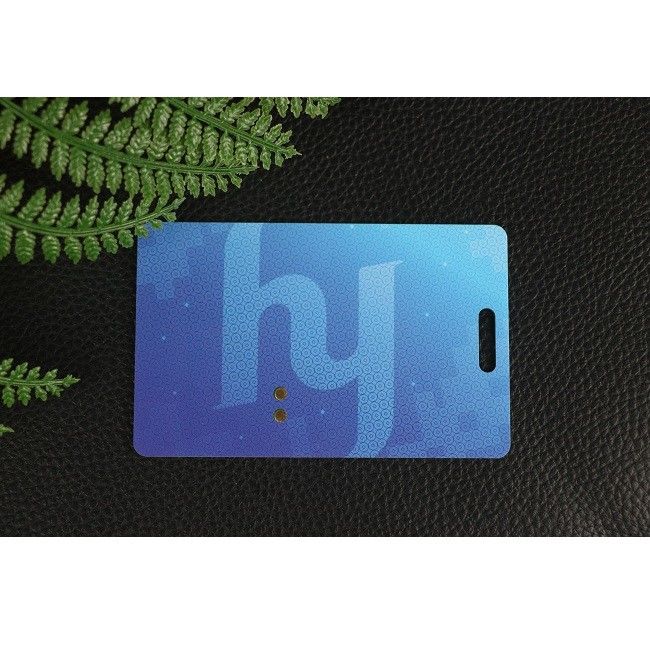

OTP 스마트 카드 : 신용 카드 두께 0.1 밀리미터 평활 표면 위의 PVC PET 물질 OTP
설계는 특화 시각적 ＩＣ 카드 PVC / PET 재료 두께 0.035-0.1mm을 개인화했습니다
OTP 스마트 카드 도입 : 독립적으로 고도로 발달한 접착제와 냉압력 기술을 사용하는 헤양 기술 금융 시각적인 카드 (영상 OTP ＩＣ 카드), 0.84-3.0mm으로 맞추어진 카드 두께는 잉크 화면 정보 디스플레이, 지문 작전과 다중-디지트 비밀번호 키 동작 기능을 실현합니다. OTP ＩＣ 카드가 저전력 짜맞춘 리튬 배터리 사기를 사용할 수 있다는 것을 태양 충전, 무선 충전 또는 자기를 띤 흡수 충전과 다른 방식이 깨닫습니다.
| OTP 스마트 카드 매개 변수 |
OTP 스마트카드 유형 |
활동적 / 수동형 |
| 스크린 | 전자 종이 / 글라스 / OLED 화면 | |
| 화면 크기 | 1.02 인치 / 1.54 인치 / 2.13 인치 섹션 화면 / 닷·스크린 | |
| 출현 색 | 주문형 설계 | |
| 무인 모듈 | IDEX / FPC | |
| 표지 팁 | [빨갛고 녹색인] 주도하는 프롬프트 광 | |
| 인터페이스 | (선택적인) 7816개 인터페이스 | |
| RFID | 13.56 마하즈 | |
| NFC | 선택적입니다 | |
| 블루투스 | 선택적입니다 | |
| 방수 등급 | IP68 산업적 방수 | |
| 키의 수치 | 5는 / 13 비트를 억제합니다 | |
| 극단적 얇은 리튬 배터리 | >80mah (필요에 따라) | |
| 장입 모드 | 자기를 띤 흡수 / 무선 전신 충전 / 태양 충전 |
OTP 스마트 카드 실링 처리 : ＩＣ 카드로의 패키징 PCBA는 수년 동안 현명한 카드 업계에서 기술적인 어려움이었습니다. 전통적 ＩＣ 카드 제조 절차에서 사용된 PVC 방법을 녹이는 고온은 더 이상 PCBA 회로판 명함 프린팅을 만나지 않을 수 있습니다. 종래의 프로세스의 고온은 리튬 배터리 장애와 성분 파손과 같은 문제로 이어질 것입니다. 지속 연구를 통하여, PCBA 카드 밀봉 기술에 달려들면서, 헤양 기술은 2014년에 특별한 과학적 연구 팀을 확립하기 시작했습니다, 우리가 PCBA 카드 봉합과 상응하는 접착제 방식을 위해 관련 기술과 장비를 개발했습니다. 수년 동안 헤양의 PCBA 카드 밀봉 기술 성과를 사용할 때, 우리는 성공적으로 초박형 리튬 배터리, 칩, 태양 전지판, 지문, 잉크 화면과 다른 부품 또는 고성능과 모듈, 높은 신뢰도를 요약했고 굽힘 시험 표준을 충족시키는 최고급 스마트 카드의 실온 더 데일리 생산력에 있는 무광택 외양이 20000-30000 PCS에 도달했습니다. 헤양의 지속적인 노력과 함께, 생산력, 과정과 성능은 점진적으로 향상되고 향상되었습니다.
OTP 스마트 카드 FAQ :
설계는 특화 시각적 ＩＣ 카드 PVC / PET 재료 두께 0.035-0.1mm을 개인화했습니다
Q1. 당신은 스마트 카드를 위한 최소 개시 한도를 가지고 있습니까?
한 : 샘플 점검을 위한 1대 pc인 낮은 MOQ는 이용 가능합니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 샘플 제공을 위한 3-5 일과 대량 생산을 위한 10-15 근무일.
Q3. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?
한 : DHL, UPS, 페덱스 또는 TNT에 의해 운반하세요. 도달하는데 3-5 일이 걸립니다. 항공사와 바다가 또한 선택적이어서 운반합니다.
Q4. 주문 제작된 스마트 카드의 통합된 패키징을 위한 명령을 상대하는 방법?
한 : 고객은 주성분과 설계 계통도를 제공합니다. 우리의 회사는 PCBA 최적화 디자인, 주요 부분 / 보조 소재 공급망 권고, 전체적인 비용 예산, PCBA 카드 봉합과 마지막 끝난 PCBA ＩＣ 카드 출하에 책임이 있습니다.
비 : 고객은 PCBA 회로판과 지지재를 가지고 있습니다. 우리의 기업은 PCBA 카드 포장, 전기적 실행, 신뢰성과 추가시험에 책임이 있고 마지막 끝난 PCBA ＩＣ 카드가 수송됩니다.
Ｃ : 설계 아이디어는 고객에 의해 제공되고 우리의 회사가 다양한 기본 설계 제안을 합니다. 합의에 도달한 후, 디자인과 생산은 실행되고 마지막 끝난 PCBA ＩＣ 카드가 수송됩니다.
Q5. 라이스 그것 내 로고를 ＩＣ 카드에 프린트하기 위한 OK.
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하세요.
Q6. 결점이 있는 것 상대하는 방법?
한 : 자사 제품은 엄격한 품질 관리 시스템에서 생산되고 결함 비율이 0.3% 이하일 것입니다.
