생체 측정 결제를 배치하는 탄력적 FPC 내장된 칩 카드 다중 기능

제품 설명

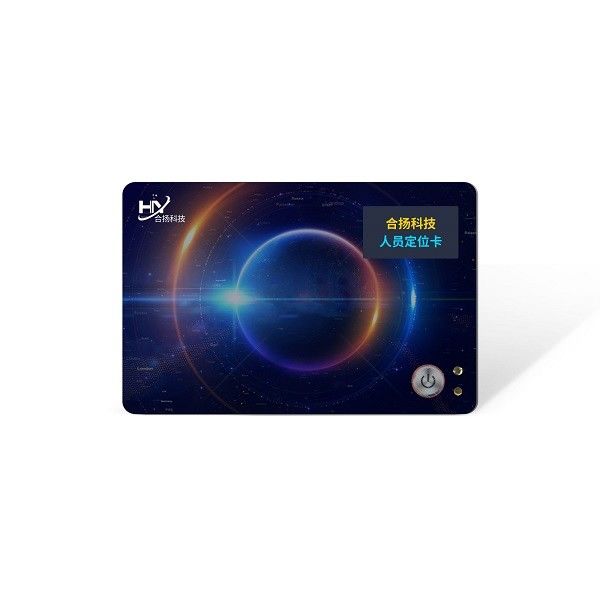

접촉 칩 카드 : 다중 기능, 위치결정, 생체 측정 결제와 내장된 칩 카드

접촉 칩 카드 도입 :
헤양 접촉 칩 카드는 전자 잉크 스크린, NFC 모듈, 블루투스 모듈, 무선 충전 + 자기를 띤 충전, 디지털 키 (기계적 / 타건), SE 보안칩, 초박형 리튬 배터리와 다른 모듈을 포함합니다. 강한 기밀성의 이점과 접촉 칩 카드의 쉬운 이식성을 충분히 사용하고, 현금 거래를 최소화하고, 한 카드와 여러 기능을 실현하세요. 세계적 공공 서비스 사용자들, 기업 수준 사용자들과 개별 사용자들을 위한 모든 범위의 주문 제작된 서비스를 제공하면서, 우리의 회사는 전세계에 1,000 성숙한 사건 이상을 있습니다.


접촉 칩 카드 기술 공정 기술 :
독립적으로 발명한 특허 기술이 PCBA 통합된 패키징 공정을 개발했고 성공적으로 캡슐화된 초박형 리튬 배터리, 칩, 태양 전지판, 지문 모듈, 잉크 화면과 고가로의 다른 부품이 실온에 고성능과 높은 신뢰도와 ＩＣ 카드와 연락합니다.

접촉 칩 카드 FAQ :
1.큐 : 당신은 스마트 카드를 위한 최소 개시 한도를 가지고 있습니까?
한 : 샘플 점검을 위한 1대 pc인 낮은 MOQ는 이용 가능합니다.
2. 큐 : 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 샘플 제공을 위한 3-5 일과 대량 생산을 위한 10-15 근무일.
3. 큐 : 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?
한 : DHL, UPS, 페덱스 또는 TNT에 의해 운반하세요. 도달하는데 3-5 일이 걸립니다. 항공사와 바다가 또한 선택적이어서 운반합니다.
4. 큐 : 주문 제작된 스마트 카드의 통합된 패키징을 위한 명령을 상대하는 방법?
한 : 고객은 주성분과 설계 계통도를 제공합니다. 우리의 회사는 PCBA 최적화 디자인, 주요 부분 / 보조 소재 공급망 권고, 전체적인 비용 예산, PCBA 카드 봉합과 마지막 끝난 PCBA ＩＣ 카드 출하에 책임이 있습니다.
비 : 고객은 PCBA 회로판과 지지재를 가지고 있습니다. 우리의 기업은 PCBA 카드 포장, 전기적 실행, 신뢰성과 추가시험에 책임이 있고 마지막 끝난 PCBA ＩＣ 카드가 수송됩니다.
Ｃ : 설계 아이디어는 고객에 의해 제공되고 우리의 회사가 다양한 기본 설계 제안을 합니다. 합의에 도달한 후, 디자인과 생산은 실행되고 마지막 끝난 PCBA ＩＣ 카드가 수송됩니다.
5. 큐 : 라이스 그것 내 로고를 ＩＣ 카드에 프린트하기 위한 OK.
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하세요.
6. 큐 : 어떻게 당신의 공장이 품질 관리에 관하여 합니까?
한 : 처음으로 양질입니다. 딩즈한 사람들은 항상 말에 처음부터 큰 중요성을 품질 관리에 부착합니다. 우리의 공장은 CB와 ROHS 인증을 통과했습니다.
